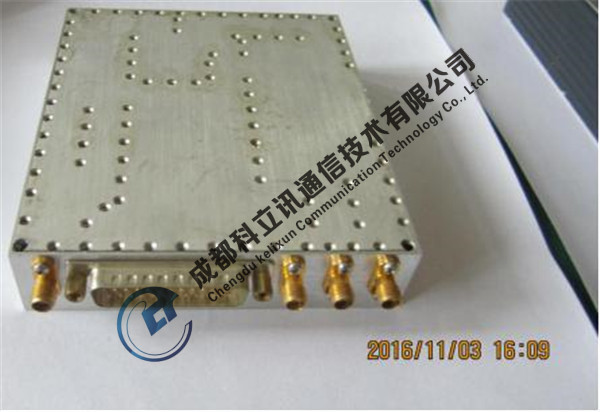

超短波零中頻接收機（7.9G～8.5GHz）
主要技術指標
序號 | 指標名稱 | 指標要求 | 備注 |
1 | 工作頻率范圍 | 7.9GHz～8.5GHz | |
2 | 噪聲系數 | ≤3dB | |
3 | 抗毀性能 | ≥10dBm | |
4 | 輸入駐波 | 1.5dB：1 | |
5 | 信道增益 | ≥100dB | |
6 | AGC動態范圍 | ≥60dB | |
7 | 中頻帶寬 | ≥65MHz（1dB） | |
8 | I&Q兩路輸出電平 | 600mVp-p±100mV | －80dBm～－20dBm，－40℃～+60℃的工作環境溫度范圍內，輸出波動不大于±260mV |
9 | 互調抑制 | ≥50dB | |
10 | 中頻抑制 | ≥80dB（一中抑制） | |
11 | 像頻抑制 | ≥80dB（針對一中） | |
12 | 相位噪聲 | -90dBc/Hz@10kHz | 設計保證 |
13 | 本振頻率步進 | 100KHz | |
14 | 工作溫度 | -40℃～+60℃ |
接口定義與外形尺寸
輸入輸出接口：SMA-K；
低頻接口定義：采用J14A-15zk,定義：
編號 | 定義 | 編號 | 定義 | 編號 | 定義 |
1 | 12V | 5 | GND | 9 | GND |
2 | GND | 6 | TX+ | 10 | 鎖定指示 |
3 | RX+ | 7 | TX- | 11 | AGC |
4 | RX- | 8 | 12V | 12 | 二次電源指示 |
