TN821 超短波寬帶接收機（20M～8GHz）
產品概述
寬帶接收機是由成都科立訊通信技術有限公司研制的一款接收機。該接收機接收20MHz～8000MHz頻段信號，輸出中頻70MHz，中頻帶寬20MHz和0.03MHz或根據客戶定制。該接收機有低失真、常規和低噪聲三種工作模式，實現了高靈敏度與大動態范圍的合理統一；在射頻前端，采用了亞音頻預選濾波器組，提高接收機的抗干擾性能。
主要性能指標。
接口定義和外形尺寸
序號 | 指標名稱 | 指標要求 | 備注 |
1 | 工作頻率范圍 | 20MHz～8000MHz | |
2 | 頻率精確度 | ≤1×10-7 | （-25℃～+60℃） |
3 | 調諧分辨率 | 10kHz | |
4 | 輸出中頻 | 70MHz | 21.4MHz、140MHz可選或根據客戶定制 |
5 | 中頻帶寬 | 20MHz （BW-1）和30KHz（BW-3） | 或根據客戶定制 |
6 | 調諧時間 | ≤500μs | |
7 | 組合干擾（雜散） | ≤-110dBm | 滿增益測試時折算輸入端，100MHz～3600MHz |
≤-105dBm | 滿增益測試時折算輸入端，3600MHz～8000MHz | ||
8 | 鏡頻抑制 | ≥90dBc (一本振) | |
9 | 中頻抑制 | ≥90dBc | |
10 | 中頻諧波抑制 | ≥90dBc | |
11 | 相位噪聲 | ≤-100dBc/Hz@10kHz | 20MHz～1000MHz |
≤-95dBc/Hz@10kHz | 1000MHz～3600MHz | ||
≤-90dBc/Hz@10kHz | 3600MHz～8000MHz | ||
12 | 輸入二階截點 | ≥50dBm | 直通，典型值，100MHz～1000MHz |
≥45dBm | 直通，典型值，1000MHz～3600MHz | ||
≥40dBm | 直通，典型值，3600MHz～8000MHz | ||
13 | 輸人帶內三階截點 | ≥12dBm（低失真模式） | （典型值，NF=25～30dB，20MHz-3600MHz）典型值，NF=30～35dB，3600MHz-8000MHz |
14 | 增益 | 40dB±3dB | 低噪聲 |
30dB±3dB | 正常 | ||
20dB±3dB | 低失真 | ||
15 | 噪聲系數 | ≤10dB（典型值） | 20MHz～3600MHz |
≤15dB（典型值） | 3600MHz～8000MHz | ||
16 | MGC | 射頻衰減：0～30dB | |
中頻衰減：0～30dB | |||
17 | 工作溫度 | -20℃～+60℃ |
RF：射頻輸入信號，SMA形式；
IF1：中頻輸出信號1， SMA形式；
IF2：中頻輸出信號2（監測口）， SMA形式；
102.4MHz-IN：102.4MHz輸入，SMA形式（用于TDOA）；
102.40MHz-OUT：102.40MHz輸出，SMA形式(用于采樣時鐘)；
電源控制接口

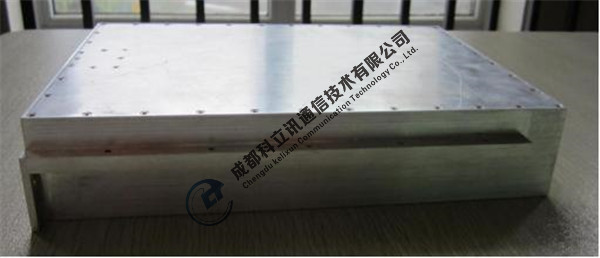

產品圖片
