TN827高度表模擬器 (4.2G-4.4GMHz)
產品概述
高度表信號激勵器主要用于產生模擬高度激勵信號。該系列產品可以模擬0m到8000m等效高度模擬，具備程控衰減功能，控衰減范圍0dB～80dB（步進1dB，直通檔測試）。該模擬器模擬高度絕對精度為（0.2+0.005*H）m，模擬高度計量后修正精度：±(0.2+0.002×H)m；通道的直通抑制64m內不小于30 dB，其它不小于45dB。
應用領域
高度模擬
通信導航系統
主要技術指標
序號 | 指標名稱 | 指標要求 | 備注 |
1 | 工作中心頻率 | 4300MHz | |
2 | 工作帶寬 | 200MHz | |
3 | 輸入功率 | 0dBm | 10dBm或20dBm或30dBm可選擇 |
4 | 模擬高度范圍 | 0m～8000m | 可根據客戶定制 |
5 | 模擬高度分辨率 | 1m | 0.5m可選 |
6 | 固定衰減 | 30～70dB | 可以根據客戶定制 |
7 | 可調衰減 | 0～80dB | 步進1dB，直通檔測試 |
8 | 剩余高度 | 3m（20nS） | 1.5m（10nS）可選 |
9 | 絕對精度 | ±(0.2+0.005×H)m； | |
10 | 計量后修正精度 | ±(0.2+0.002×H)m； | |
11 | 延遲線直通抑制 | 64m內不小于30 dB， 其它不小于45dB； | |
12 | 延長線多次行程抑制 | 不小于40dB | |
13 | 相位噪聲 | 不大于80dBc/Hz@1kHz | |
14 | 雜散抑制 | 不小于80dB | |
15 | 1路耦合輸出 | 不大于20dB，并保持恒定 | 選件或可定制 |
16 | 控制方式 | RS485串口控制 | |
17 | 自檢功能 | 模塊具有自檢能力，實現故障狀態上傳； | |
18 | 供電 | +28VDC | 功耗不大于15W； |
射頻接口：
接口名稱 | 接口標識 | 連接器類型 |
射頻輸入 | XS401 | SMA-K |
射頻輸出 | XS402 | SMA-K |
耦合輸出 | XS403 | SMA-K |
低頻接口：DIN41612 96CW
插針編號 | 信號定義 | 連接器類型 |
B1 | +28V_GND | DIN41612 96CW |
C1 | +28V | |
C2 | GND | |
C3 | RS485_A | |
C4 | RS485_B |

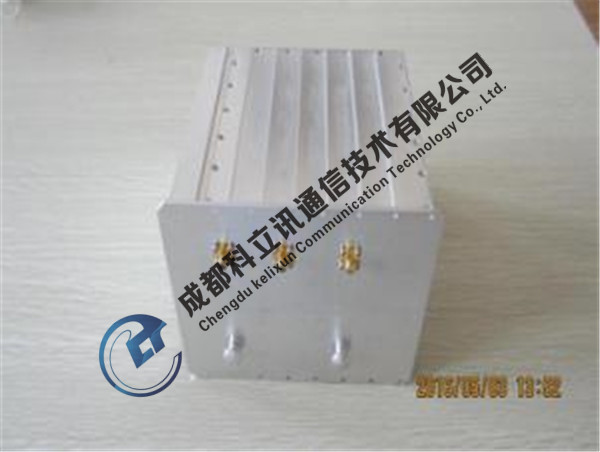

產品圖片
