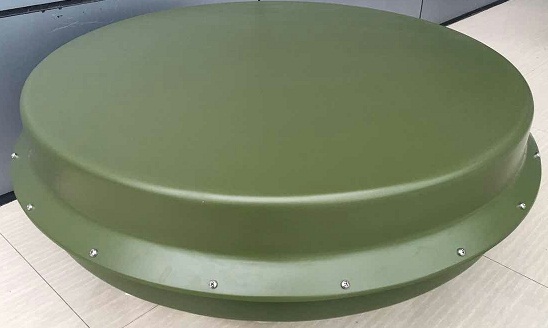

車載式短波有源測向天線 （1MHz～30MHz）
產品概述
車載式短波有源測向天線被設計成復合天線結構，結合環天線和偶極子天線的優勢，具有體積小、準確度和靈敏度高，性能穩定等特點，適用于短波車載無線電信號的監測和測向。
應用領域
● 無線電監測、偵察、無線電頻譜管理
● 多信道測向系統
主要特點
● 精確的測量
● 高靈敏度
● 體積小
● 性能穩定
主要技術指標
內容 | 指標 | 備注 |
頻率范圍 | 1MHz～30MHz | |
極化方式 | 垂直極化 | |
天線體制 | Watson-Watt | |
測向精度 | ≤2.5°（rms）（標準場地） | |
測向靈敏度 | ＜6 uV/m（3°示向度波動，1kHz 帶寬，1s 平均時間） | |
二階截點 | ＞45dBm（典型值） | |
二階截點 | ＞25dBm（典型值） | |
輸出駐波比 | ≤2.0 | |
接口 | 射頻輸出：N 型插頭（3 個） | |
電源輸入： X14K5PJ | ||
外型尺寸 | 1150mm(直徑)×280mm(高) | |
重 量 | 約 35KG | |
電源電壓 | DC 18V 1.5A | |
應用溫度 | -40℃ ~＋65℃ | |
貯存溫度 | -40℃ ~＋70℃ |
