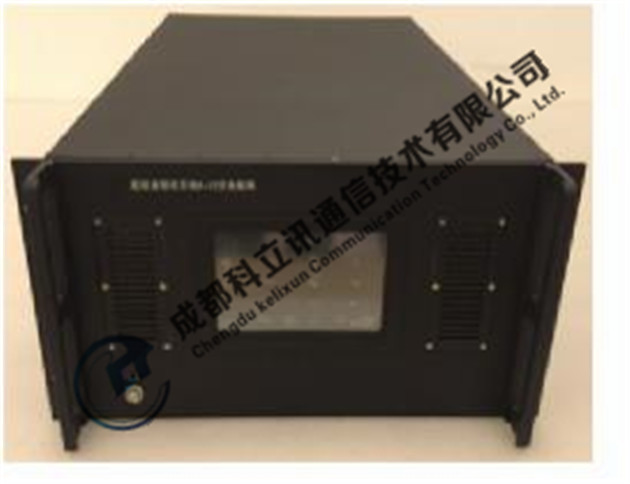

TN806超短波交換矩陣(30M～1350MHz)
產品概述
ZY3804超短波偵收天線10X16交換矩陣是串接在10部天線和16副接收機之間的天線共用設備，實現了30 MHz～1350MHz信號的任意切換。可以根據用戶的需求做接入和輸出端路數調整。
應用領域
● 無線電頻譜管理
● 超短波天線需要共用和分配的相關領域
主要特點
● 低噪聲，高靈敏度；
● 動態范圍大，信號失真小；
● 路間隔離度高，抗干擾能力強；
● 系統全交換；
● 系統控制網絡化；
● 遠程控制；
● 良好的面板設計；
● 信號通道高速切換；
● 提供網絡與串口兩種控制接口。
主要技術指標
1) 頻率范圍：30M～1350MHz；
2) 增益：≥0dB；
3) 輸入輸出駐波：≤2；
4) 輸入P-1dB ：≥9dBm；
5) 噪聲系數：≤9.0dB；(典型值)
6) 通道間輸入與輸入之間，輸入與輸出之間隔離度：≥69dB；
7) 通道間輸出與輸出之間隔離度：≥69dB（不同輸入）和≥20dB（同輸入）；
8) 輸入輸出物理接口：N-50K；
9) 內饋電：輸入端口需內饋電（+15/350mA），本地控制；
10) 遙控接口：網絡RJ45,10M/100M自適應、串口RS422+RS232
11) 供電：220V±10%，50Hz±10%，三芯航空插頭結構；
12) 工作溫度： -10℃～+50℃；
13) 儲存溫度：-28℃～+70℃；
14) 相對濕度：40℃和20℃交變；95%；
設備具備防腐蝕、防霉、防潮濕、防風、防雨、防雷電等能力
